גיאוגריד

ייצור גיאוגרידים



על ידי הוצאת חוץ

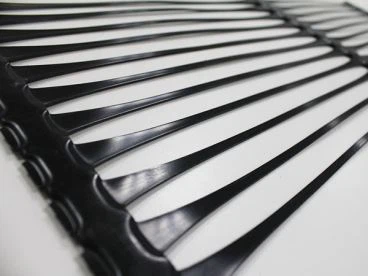

שיטת ייצור זו של רשתות גיאוגרפיות כוללת שחול של יריעת פלסטיק שטוחה לתצורה הרצויה. החומר הפלסטי המשמש עשוי להיות פוליפרופילן בצפיפות גבוהה או פוליאתילן בצפיפות גבוהה. תבנית ניקוב שכבר מוגדרת מונחת על הסדין כדי ליצור חורים להיווצרות רשתות רצויות. ניקוב של תבנית חורים תגרום להיווצרות של מה שנקרא פתחים. השלב הבא כולל פיתוח חוזק מתיחה, על ידי מתיחת החומר לכיוון האורך והרוחב כאחד. דמות המייצגת גיאוגריד שחולץ מוצגת להלן.



על ידי סריגה או אריגה

בשיטה זו של ייצור Geogrid, חוטים בודדים מחומר פוליאסטר או פוליפרופילן עוברים סריגה או אריגה ליצירת צמתים גמישים היוצרים פתחים. חומרים אלו מומלצים בעלי עקשנות גבוהה, כדי לתת ל-Geogrid את הנכס הסופי הרצוי. המוצר נקנה לשוק על ידי מתן ציפוי נוסף של חומר ביטומני או פוליוויניל כלוריד או לטקס. בחירה זו משתנה עם היצרן של רשתות גיאוגרפיות.



על ידי ריתוך ושחול

השיטה כוללת שחול של צלעות פוליאסטר שטוחות או פוליפרופילן על ידי העברתן דרך גלילים כפי שמוצג באיור למטה. אלה נעשים במכונות אוטומטיות הפועלות במהירויות שונות, מה שמאפשר מתיחת צלעות והגברת העמידות שלהן.

כיצד Geogrid עוזר לייצב קרקע?

אפקט ממברנה מתח
כאשר משתמשים בו כמונח הנדסי גיאוטכני, אפקט ממברנת המתח מתאר את ההשפעות המייצבות של רשתות גיאוגרפיות על יסוד קרקע. הוא מבוסס על הרעיון של חלוקת מתח אנכית והיכולת של יריעה גיאו-סינתטית להתעוות ולספוג כוחות באמצעות מתח. כאשר מונח Geogrid מעל או בתוך האדמה, הוא משמש כמסגרת, מחזק את שכבות התת-קרקע ויוצר "קרום מתח" היוצר פיזור קרקע אחיד. קרום מתח זה עוזר להקל על מספר בעיות גיאוטכניות שיכולות להשפיע על יציבות יסוד הקרקע, כגון שקיעה או התיישבות דיפרנציאלית. על ידי מתן חוזק מוגבר באמצעות אפקט ממברנת המתח, רשתות גיאוגרפיות יכולות לעזור להפחית את הסיכון לבעיות גיאוטכניות ולשפר את הבטיחות והיציבות של יסודות הקרקע.

שיפור כושר הנשיאה
כושר נשיאה הוא מושג חיוני בהנדסה גיאוטכנית, שכן הוא עוזר לקבוע את יכולות נשיאת הקרקע של הקרקע, כלומר, יכולת הקרקע לתמוך בעומסים המופעלים מהקרקע מעל. כושר הנשיאה של גיאוגריד מוגדר כיכולתו לפזר ולהעביר את אותם עומסים על פני שטח המשתרע הן בתוך הגיאוגריד עצמו והן מתחתיו. רשתות גיאוגרפיות לחיזוק קרקע משמשות, אם כן, להגדלת יכולת הנשיאה של הקרקע ולסייע בהבטחת יציבות למבנים הבנויים על גבי. בנוסף, רשתות גיאוגרפיות משמשות לחיזוק קרקעות חלשות או רכות ולהפחתת התיישבות. רוב הגיאוטקסטיל והחומרים הגיאו-סינתטיים יכולים לעשות זאת במידה מסוימת. עם זאת, מכיוון שגיאוגריד נושא עומס מלמעלה ומפזר אותו על פני שטח גדול למטה, כושר הנשיאה של גיאוגריד גבוה בהרבה. בהתאם לסוג הגיאוגריד ולתנאי הטעינה, כושר הנשיאה יכול להשתנות מכמה קילו-ניין/מ"ר ועד מאות קילו-ניין/מ"ר, מה שעוזר לייעל את התכנון במגוון רחב של פרויקטים הנדסיים גיאוטכניים.

יכולת ריסון לרוחב
יכולת הריסון הצידי (LRC) הוא פתרון גיאו-סינתטי המייצב את הקרקע ומגביר את ביצועי הכביש. זה עוזר להבטיח את הבטיחות של כבישים מהירים, כבישים ומדרכות על ידי מתן ריסון רוחבי למערכות חיזוק גיאוגרפיות. במילים פשוטות, הלחצים הנוצרים מהעמסת גלגלים של כלי רכב הנוסעים על פני הכביש מביאים לתנועה הצידית של האגרגטים מתחת. זה, בתורו, משפיע על היציבות של כל סידור המדרכה. התקנת רשת גיאוגרפית באדמה שמתחתיה מסייעת להגביר את יכולתו לעמוד בפני תנועה רוחבית זו של חומר על ידי מתן חלוקה אחידה של מתח על פני שטח רחב אשר ממזער את התזוזה ומשפר את יציבות הכביש. יכולת הריסון לרוחב מבטיחה שרשתות גיאוגרפיות מוחזקות היטב במקומן, ומונעות מהן להחליק או לאבד את הנוקשות שלהן. זה עוזר למנוע תיקונים יקרים וצרכי ​​תחזוקה בטווח הארוך.

Geogrid לעומת Geotextile: ניתוח השוואתי

בחירת הגיאוגריד המתאים לפרויקט שלך: גורמים שיש לקחת בחשבון

סוג פרויקט ויישום
הצעד הראשון בבחירת הגיאוגריד הנכון הוא להגדיר בבירור את סוג הפרויקט והיישום המיועד שלו. גיאוגרידים משמשים במגוון פרויקטים, לרבות סלילת כבישים, חיזוק סוללות, ייצוב שיפועים ובניית קירות תמך. יישומים שונים עשויים לדרוש רשתות גיאוגרפיות עם מאפיינים ומאפיינים ספציפיים כדי לעמוד בדרישות הפרויקט.


חומר גיאוגריד
רשתות גיאוגרפיות עשויות בדרך כלל מאחד משני חומרים: פולימר (פלסטיק) או פיברגלס. רשתות גיאו-גרידים פולימריים נפוצים יותר וידועים בחוזק המתיחה הגבוה, הגמישות והעמידות בפני התפרקות כימית. רשתות גיאוגרפיות פיברגלס הן פחות גמישות אך יש להן חוזק מתיחה מעולה ועמידות בפני שינויים בטמפרטורה. בחירת החומר שלך צריכה להתאים לתנאי הסביבה ולדרישות הפרויקט שלך.


חוזק מתיחה ומודולוס
חוזק מתיחה הוא פרמטר קריטי עבור רשתות גיאוגרפיות. הוא מודד את יכולתו של הגיאוגריד לעמוד בכוחות המופעלים במתח. רשתות גיאוגרפיות זמינות בעוצמות מתיחה שונות, לעתים קרובות מסווגות בחוזק נמוך, בינוני או גבוה. בחירת חוזק המתיחה צריכה להתבסס על העומסים והלחצים הצפויים שהרשת הגיאוגרפית תחווה בפרויקט. בנוסף, שקול את מודול הגיאוגריד, המעיד על קשיחותו ויכולתו לחלק עומסים ביעילות.


גודל וצורה של צמצם
גודל הצמצם והצורה של הגיאוגריד הם גורמים מכריעים המשפיעים על האינטראקציה של הקרקע, הדחיסה וההשתלבות המצטברת. רשתות גיאוגריד עם פתחים גדולים יותר משמשים בדרך כלל לקרקעות גסות גרגירים, בעוד אלו עם פתחים קטנים יותר מתאימים יותר לקרקעות עדינות. צורת הפתחים, בין אם מרובעים, מלבניים או משולשים, יכולה להשפיע גם על הביצועים והאינטראקציה של הגיאוגריד עם חלקיקי אדמה.


חוזק צומת
חוזק צומת מתייחס לחוזק נקודות החיבור בתוך מבנה הגיאוגריד. חוזק צומת גבוה יותר משפר את יכולת הגיאוגריד לחלק עומסים ביעילות. בעת בחירת רשת גיאוגרפית, שקול את איכות העיצוב והייצור כדי להבטיח שעוצמת הצומת מתאימה לדרישות הפרויקט שלך.


עמידות לטווח ארוך
העמידות של הגיאוגריד היא קריטית לאריכות החיים של הפרויקט שלך. שקול גורמים כגון עמידות לקרינת UV, חשיפה כימית ותנאים סביבתיים הנפוצים באזור הפרויקט שלך. רשתות גיאוגריד עם עמידות משופרת ועמידות בפני השפלה חיוניים, במיוחד עבור יישומים ארוכי טווח.


דרישות התקנה
לרשתות גיאוגרפיות שונות עשויות להיות דרישות התקנה ספציפיות, כולל מרחקי חפיפה, עומקי תעלות עיגון ושיטות חיבור. ודא שאתה בוחר רשת גיאוגרפית שתואמת את יכולות ההתקנה והתקציב של הפרויקט שלך. רשתות גיאוגרפיות מסוימות עשויות לדרוש ציוד או טכניקות מיוחדות להתקנה נכונה.


שיקולי עלות
עלות היא תמיד גורם משמעותי בכל פרויקט בנייה. למרות שחיוני לבחור רשת גיאוגרפית העונה על דרישות הפרויקט שלך, שקול את העלות-תועלת הכוללת, כולל עלות הרכישה הראשונית, עלויות ההתקנה והוצאות תחזוקה לטווח ארוך. רשת גיאוגרפית איכותית יותר עשויה להציע ערך טוב יותר לטווח ארוך על ידי הפחתת עלויות התחזוקה והתיקון.


עמידה בתקנים ותקנות
לבסוף, ודא שהרשת הגיאוגרפית שנבחרה תואמת לתקנים ולתקנות הרלוונטיים בתעשייה. לאזורים שונים עשויים להיות דרישות ספציפיות לחומרים גיאו-סינתטיים המשמשים בבנייה. תאימות מבטיחה שהפרויקט שלך עומד בתקני בטיחות ואיכות.
